Beratung & Projektmanagement — EneX Erdwärmesystem
Fundierung und Energiemanagement — ökologisch und effizient gelöst.
Ein Gesamtsystem verbindet Fundierungspfähle mit innovativen Wärmetauschern: Gebäude heizen und kühlen ölunabhängig aus dem eigenen Fundament. Wir beraten Bauherren, Investoren und Planer — von der Auslegung bis zur Inbetriebnahme.
Das System im Detail

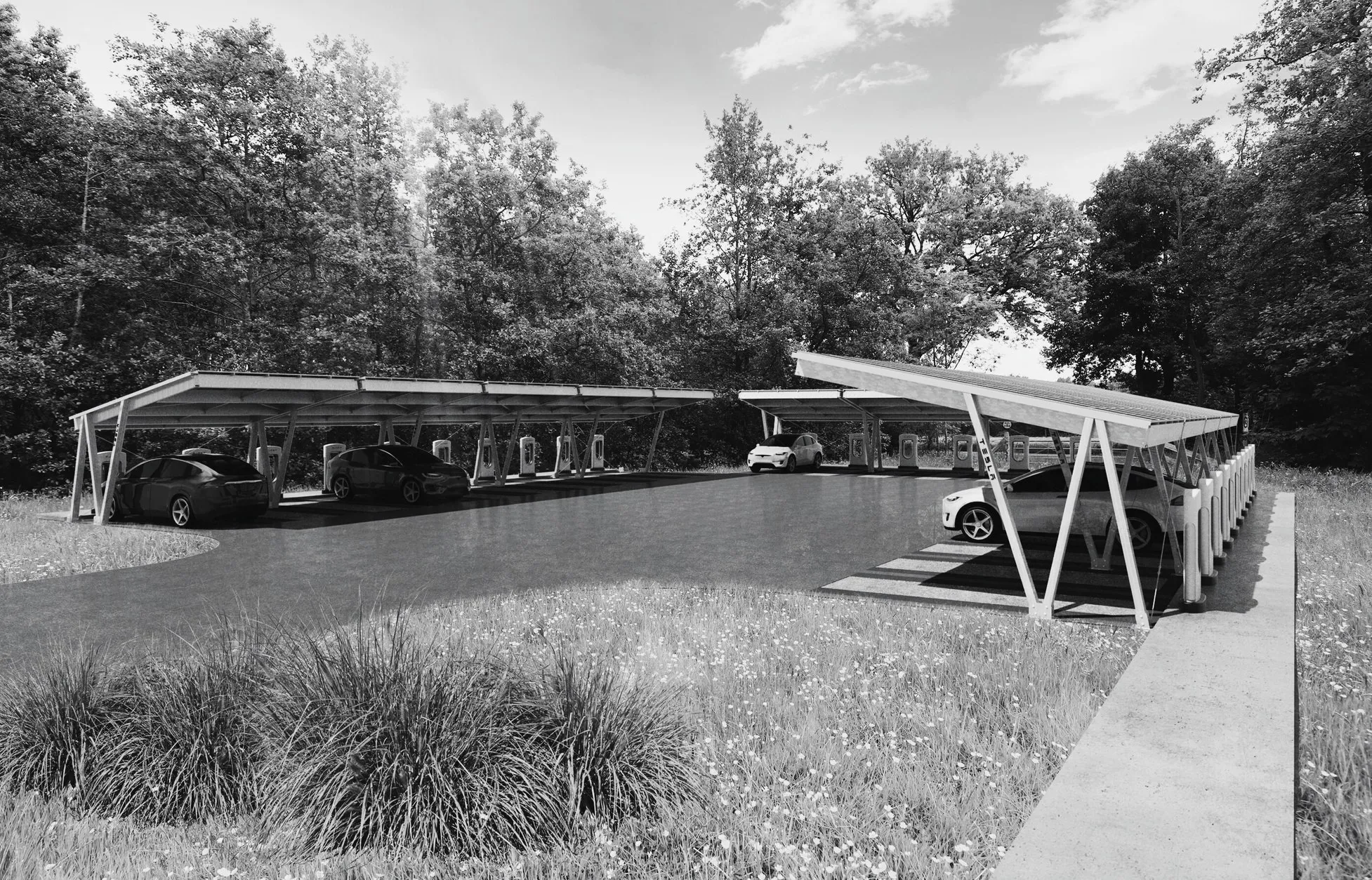

Carport UNI: das komplette System im Überblick.
Massgeschneidert für Investor und Standort, geliefert als Komplettleistung von der Planung über die Produktion bis zur Montage — zerlegbar, erweiterbar und CE-zertifiziert für die EU.
Modulbauweise
Ein Modul, drei Varianten.

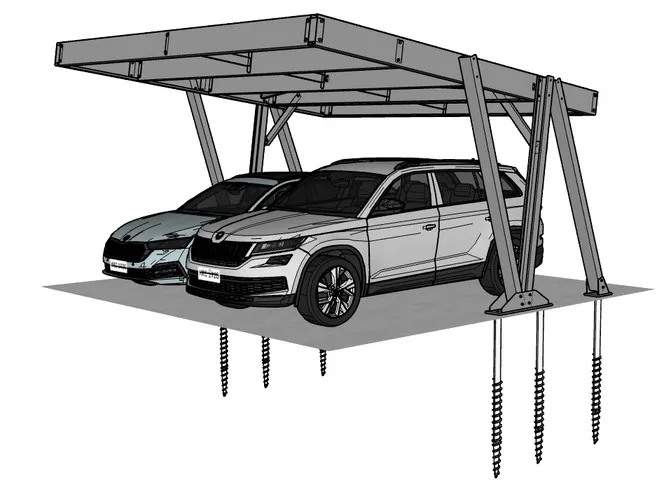

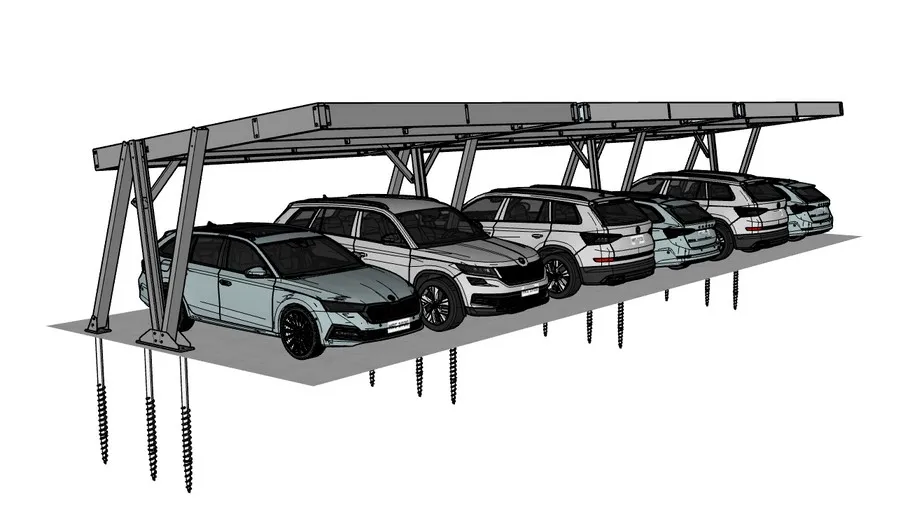

Das typische Carport-Modul ist 5,5 m breit und trägt eine Dachfläche von rund 5,5 × 5 m — je nach Panelgrösse. Es lässt sich einfach an breitere oder atypische Stellplätze anpassen; in Reihenaufstellung nimmt die Konstruktion bis zu 8° Längsgefälle auf.
- UNI South — Pultdach nach Süden ausgerichtet
- UNI North — Pultdach nach Norden ausgerichtet

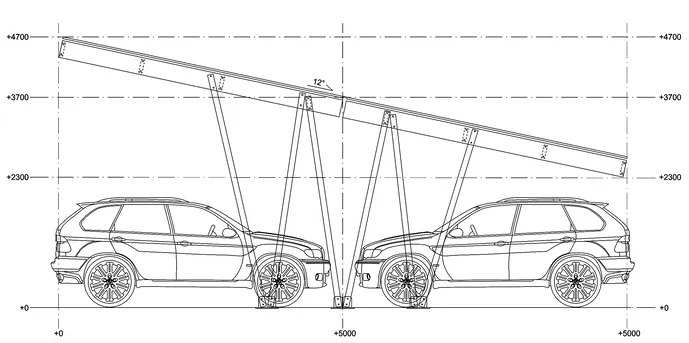

- UNI Double — überdacht zwei Stellplatzreihen
- Stützen wahlweise aus Stahl oder Holz
Lieferumfang
Komplettleistung: vom Entwurf bis zur Montage.
Die Projektvorbereitung kommt vollständig aus einer Hand — von der Modellstudie über die komplette statische Beurteilung bis zur Ausführungsdokumentation für das konkrete Projekt. Geliefert wird wahlweise als Teilleistung oder als schlüsselfertiges Gesamtprojekt.
- Projektierung und Produktion der Carports
- Entwurf, Fertigung und Montage der Fundamentkonstruktion
- Aluminium-Montagesystem für die PV-Panels
- Montage vor Ort und Transport aller Komponenten
Fundament

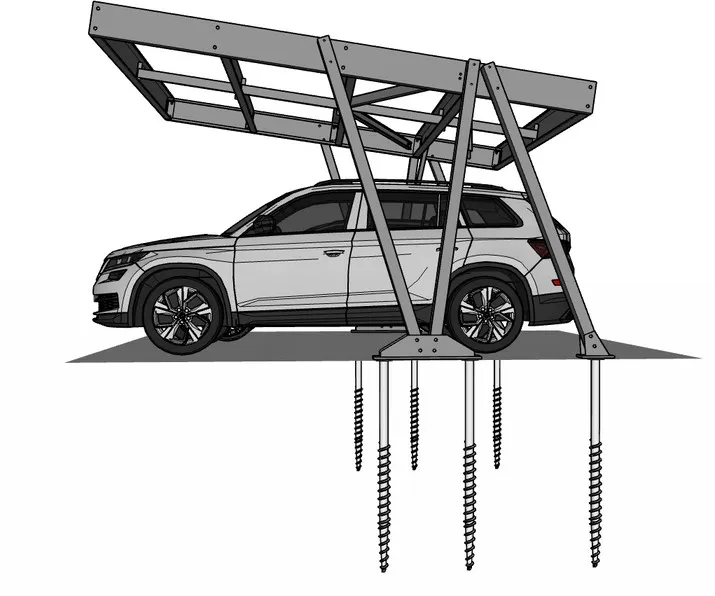

Schraubfundamente: gegründet ohne Beton.
Ökologische Gründung ohne Beton: Die Schraubfundamente minimieren den Eingriff ins Bodenprofil und die Kosten der Baustellenvorbereitung. Für Stabilität und lange Lebensdauer kommen justierbare Schrauben aus dickwandigem Rohr (Serie 89 × 5 mm) zum Einsatz.
- Sofort belastbar — keine Aushärtezeiten

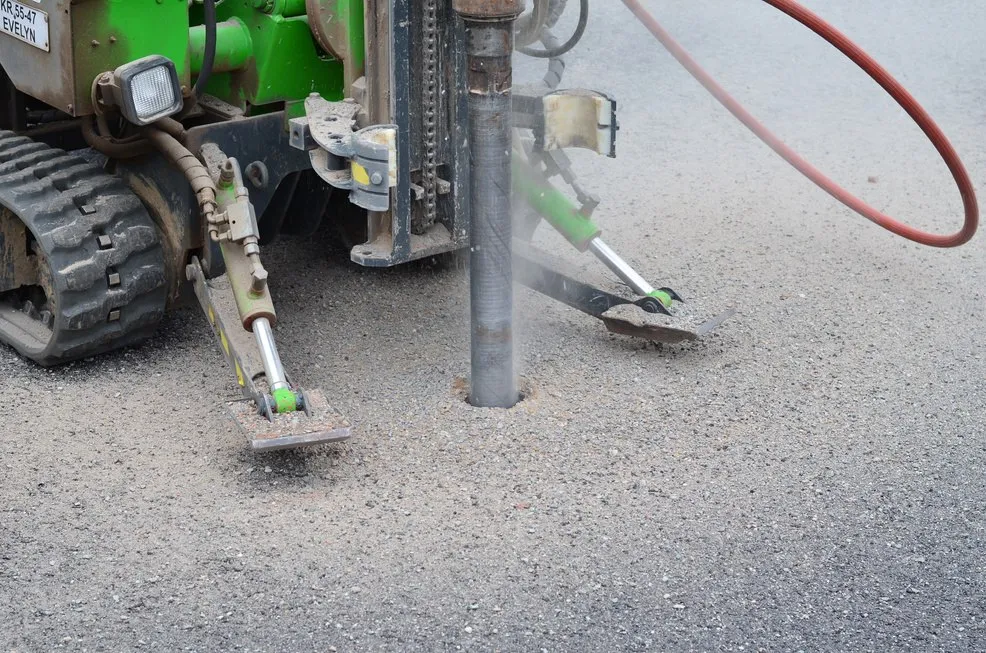

- DTH-Vorbohrung: Montage auch auf Beton, Asphalt und felsigem Untergrund
- Schraubenlängen 1.550 / 2.050 mm, Verlängerungen bis 2.000 mm
- Justierbar für die präzise Ausrichtung der Konstruktion
Konstruktion
Dünnwandiger Stahl: leicht, präzise, langlebig.
Die Tragkonstruktion besteht aus dünnwandigen Stahlprofilen, entwickelt in Zusammenarbeit mit voestalpine Profilform und gefertigt auf automatisierten Profilieranlagen. Gegenüber gewalzten Profilen spart das rund 60 % Gewicht und 30 % Kosten — bei hoher Massgenauigkeit und schneller Montage dank präzise gekennzeichneter Teile.
- Statik für Wind- und Schneelasten in 80 % Europas ausgelegt
- Verzinkung Z350, Dickwand-Elemente feuerverzinkt
- Bemessung nach EN 1990/1991/1993, Fertigung nach EN 1090
- CE-Zertifizierung aller Komponenten und des Gesamtprodukts
Panelmontage

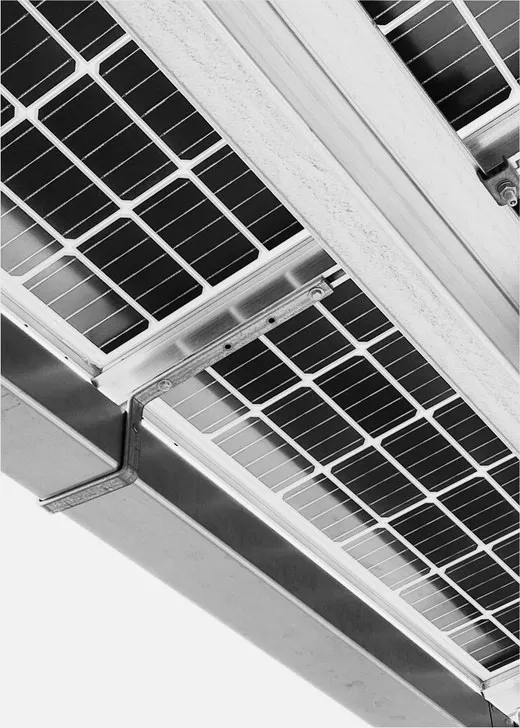

Aluminium-Einschubsystem für jedes Rahmenpanel.
Die PV-Panels werden mit der langen Kante vertikal in die Nut von Aluminium-Einschubprofilen gesetzt und an den Stössen abgedichtet — standardmässig drei Panels übereinander, empfohlene Panelgrösse ca. 1.100 × 1.700 mm.
- Beliebige gerahmte PV-Panels einsetzbar
- Schneller Modultausch, einfache Wartung
- Konstruktiv keine galvanische Korrosion
- Zertifiziert nach EN 1090-3
Entwässerung & Extras
Bis ins Detail geplant — inklusive Regenwasser.
Ein komplettes Entwässerungssystem führt das Regenwasser vom Paneldach über Rinnen und Fallrohre in die Kanalisation — gefertigt aus feuerverzinktem Stahlblech oder Titanzink (0,55–0,7 mm) und individuell auf Standort, Carport-Typ und Kanalkapazität ausgelegt.
- Geologische Voruntersuchung: Zugversuche, Geoscan, chemische Bodenanalyse
- Ladestationen, Batteriespeicher und Beleuchtung
- Geodätische Vermessung und Baustelleneinrichtung
- Brandschutz-Dokumentation
- 2/3 der Heizenergie ölunabhängig aus dem Erdreich
- 40 m+ Pfahltiefe sMartex Dreh-Verdrängungspfahl
- 100 % Dichtheitsprüfung jede Sonde, mit Abnahmezertifikat
- 5 Komponenten ein aufeinander abgestimmtes Gesamtsystem
Wir leben die Überzeugung, dass man bereits heute Wirtschaft und Ökologie sinnvoll kombinieren kann, und beweisen dies in jedem Projekt, das wir mit dem EneX Erdwärmesystem begleiten. Damit leisten wir unseren Beitrag zu einer nachhaltigen Zukunft, unabhängig von fossilen Brennstoffen.
Das Gesamtsystem
Bauen Sie mit uns das Fundament für Energie.
Sie müssen Ihr Gebäude fundieren. Sie brauchen eine Lösung für Ihr Energiemanagement. Beides lässt sich in einem Bauteil lösen: Das EneX Erdwärmesystem nutzt hohle Fundierungspfähle zur Gewinnung oberflächennaher Erdwärme.
- Kostengünstige Energiegewinnung. Erdwärme ist frei verfügbar und abgesehen von der Installation kostenlos. Wir optimieren Ihre Energieeffizienz und Sie senken damit Ihre Kosten.
- Umweltfreundlichkeit. Sie gewinnen zwei Drittel Ihrer Heizenergie ölunabhängig aus dem Erdreich und ergänzen das System mit einer Wärmepumpe.
- Hohe Betriebssicherheit. Dank eingebauter Entlüftungsventile sind keine ungewollten Lufteinschlüsse möglich. Jeder Pfahl ist einzeln regulierbar.
- Geprüfte Qualität. 100 % Dichtheitsprüfung der Erdwärmesonde mit Abnahmezertifikat garantieren einen hohen Qualitätsstandard.
Komponenten
Mehr als die Summe der Einzelteile.
Mit Erfahrung aus Wirtschaft, Forschung und Technik sorgen wir für eine optimale Anlageauslegung. Jede Komponente ist sorgfältig ausgewählt.
- 01
Pilotherm® Hohlpfahl
Hohlpfahl aus Schleuderbeton. Der durchgehende Hohlraum erlaubt Entnahme und Speicherung von Wärme auf der ganzen Länge.
- 02
sMartex Dreh-Verdrängungspfahl
Die Alternative überall dort, wo nicht gerammt werden kann — lärmarm und erschütterungsfrei.
- 03
Erdwärmesonde
Strömungsoptimierte Innengeometrie: geringerer Druckverlust, höhere Effizienz der Umwälzpumpe, kürzere Amortisationszeit.
- 04
Wärmepumpe
Regelt Fussboden- oder Radiator-Heizsysteme über die mittlere Aussentemperatur. Passives und aktives Kühlen inklusive.
- 05
Solar Photovoltaik
Durch die Kombination mit Sonnenenergie wird der Betrieb vollständig aus erneuerbaren Quellen gedeckt.
Leistungen
Von der Auslegung bis zur Inbetriebnahme.
Wir begleiten Sie während des gesamten Bauprozesses — und koordinieren die Zulieferer, damit Sie nur einen Ansprechpartner haben.
-
Planung & optimale Anlagenauslegung
So nachhaltig wie Erdwärme.
-
Projektbegleitung & Koordination
Unsere Energie für Ihr Projekt.
-
Sanierung
Ölheizung raus, Erdwärme rein.
-
Neubau
Das Fundament trägt und heizt.
-
Förderberatung
Unterstützung bei der Beschaffung von Fördermitteln.
-
Operatives Consulting
CO₂-Reduktion in Supply Chain und Produktion.
Packen wir die Energiewende gemeinsam an
